МГБУ-80 — обозначение малогабаритной буровой установки в нашем парке. Это гусеничная машина российского изготовителя «Бурспецтехника». Её выбираем для буровых работ с учётом доступного пространства и проектной конструкции водопонизительных скважин.

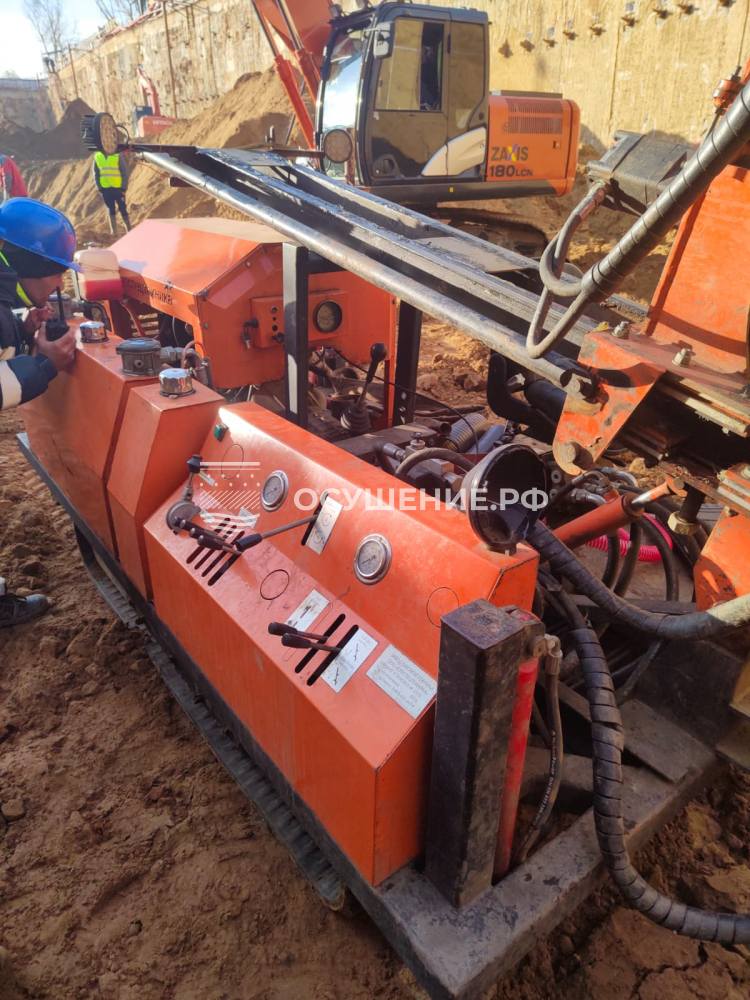

Исполнение и устройство МГБУ-80
Основные узлы установки. Паспортные характеристики (глубина и диаметр бурения, масса, габариты) дополним по документам изготовителя.
| Параметр | Исполнение |
|---|---|
| Ходовая часть | Гусеничная |
| Буровой узел | Вращатель на мачте |
| Гидравлическое оборудование | Рукава и гидроцилиндр |
| Опоры | Выносные опоры с опорными площадками |
| Органы управления | Рычажный пульт |
| Контроль давления | Манометры на пульте |
Устройство и принцип работы
Вращатель передаёт вращение инструменту, механизм подачи перемещает его по мачте. Гусеничная база служит для перестановки по рабочей площадке. Пульт позволяет оператору управлять рабочими движениями, а манометры — следить за давлением в гидросистеме.
Размер самой машины — часть необходимого для бурения пространства. У мачты оставляют рабочую зону для наращивания инструмента, а рядом предусматривают размещение труб и материалов. При использовании промывки также требуется организовать подачу воды и удаление выбуренного грунта.
Для каких работ применяем
Малогабаритную машину рассматриваем при бурении скважин под водопонижение на ограниченной площадке. Для выбора нужны геологический разрез, глубина и диаметр ствола, конструкция фильтра и обсыпки. Проектная глубина скважины определяется водоносным горизонтом и требуемым понижением.
Открытые гравитационные скважины с погружными насосами применяют при коэффициенте фильтрации грунта не менее 2 м/сут и требуемом понижении более 4 м. При меньшей проницаемости рассматривают вакуумные скважины. Эти условия относятся к выбору системы водопонижения; способ проходки подбирают по всему геологическому разрезу.
Водопонизительные скважины устраивают с прямой или обратной промывкой водой либо ударно-канатным способом. Глинистую промывку исключают. Возможность выполнения выбранной технологии связывают с фактической комплектацией буровой. После монтажа фильтровой колонны и обсыпки скважину прокачивают эрлифтом; компания использует в системах погружные насосы ЭЦВ.
При подготовке работ внутри здания проверяют свободную высоту для мачты и инструмента, возможность доставки и условия использования привода. Для проходки через проём сопоставляют его размеры с транспортным положением машины, а для самого бурения — с рабочим. Возможность размещения в подвале или цоколе оценивают по рабочей зоне конкретного исполнения.
Как сравнивать с другими установками парка
МГБУ-80 и «Аллигатор» УБГ-Л2 представлены гусеничной техникой; УГБ-1ВС на шасси ЗИЛ требует размещения автомобиля. Сравнивать следует конкретные исполнения по рабочей высоте, ширине, массе, инструменту и доступному диаметру бурения. Эти параметры связывают с планом площадки и конструкцией скважин.
До мобилизации проверяют положение подземных коммуникаций, соседних фундаментов и воздушных линий, место для материалов и обслуживания. Последовательность подбора рассмотрена в статье о буровых установках для водопонизительных скважин.
Общий ориентир компании при типовой глубине скважин 15–30 м — одна скважина в смену на установку с бригадой. Монтаж системы водопонижения ниже −25 °C не выполняем.
