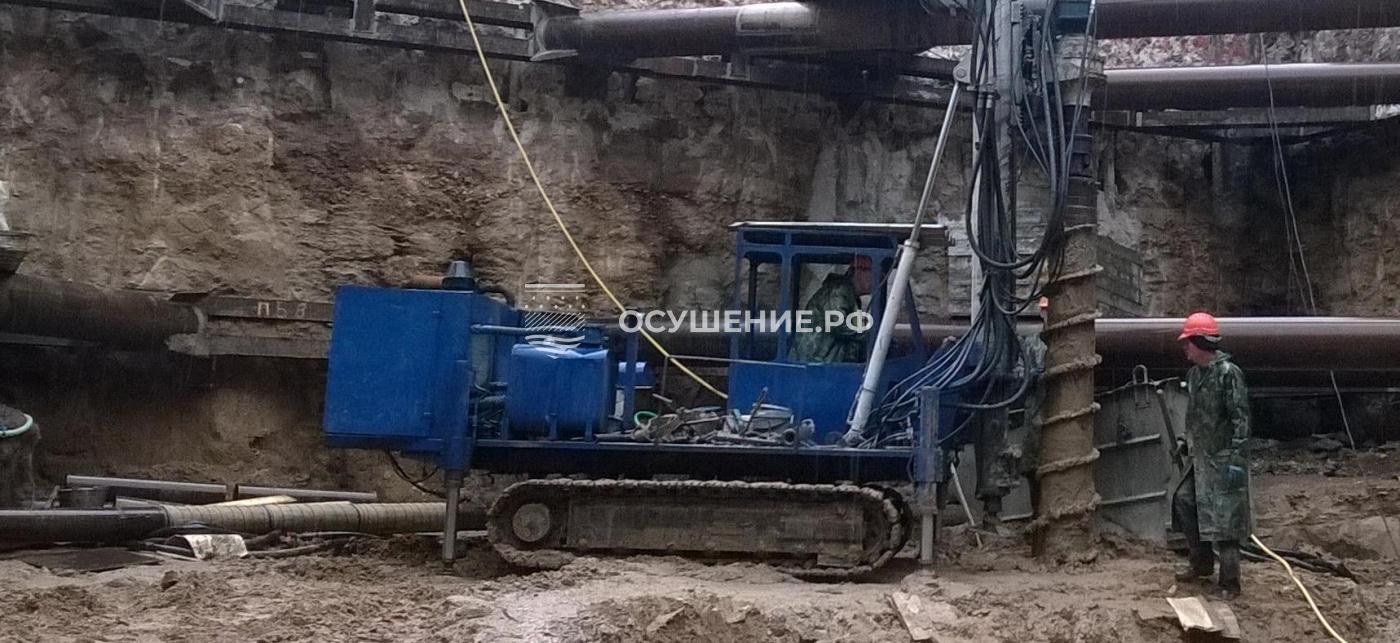

«Беркут» УБГ-СГ-5132 используем для бурения скважин под глубинное водопонижение и монтажа фильтровых колонн. Семейство гусеничных установок «Беркут» выпускает НПЦ «Современная буровая техника» (СБТ, Россия).
Технические характеристики базового семейства УБГ-С «Беркут»
| Параметр | Значение |
|---|---|
| Тип установки | Гидрофицированная буровая |
| Шасси | Гусеничное |
| Назначение | Инженерные скважины, в том числе для водопонижения |
| Способы бурения | Шнековый, пневмоударный, с промывкой или продувкой |
| Вращатель | С возможностью отвода в сторону |
| Условия размещения | Открытые площадки и стеснённые условия |
Данные изготовителя для базового семейства УБГ-С «Беркут»; состав оборудования конкретной модификации зависит от комплектации.
Устройство и принцип работы
Гидравлический привод обеспечивает работу механизмов бурового блока. Вращатель передаёт вращение инструменту; его отвод в сторону освобождает устье для спускоподъёмных операций.
Для водопонизительных скважин технологию проходки выбирают по геологическому разрезу и проектной конструкции. При промывке водой удаляют выбуренный грунт; глинистая промывка для таких скважин не допускается. В работах с обратной промывкой применяем также буровую установку ЛБУ-50.
Применение на строительной площадке
При бурении скважин для водопонижения предусматривают место для машины, труб, монтажа фильтров и подачи материалов обсыпки. В стеснённых условиях заранее увязывают расположение устьев, существующих фундаментов и коммуникаций.
Под глубинное водопонижение применяем фильтровые колонны диаметром 168 и 219 мм и погружные насосы ЭЦВ. Диаметр ствола назначают с учётом наружного диаметра колонны и проектной обсыпки. После монтажа фильтра и обсыпки скважину прокачивают эрлифтом, затем устанавливают насос.
Глубина скважины зависит от водоносного горизонта и требуемого понижения уровня воды. Открытые гравитационные скважины применяют при коэффициенте фильтрации не менее 2 м/сут и понижении более 4 м; в пылеватых и заглинизированных песках с коэффициентом фильтрации 0,2–2 м/сут применяют вакуумные скважины. Способ проходки выбирают по всему геологическому разрезу, а систему откачки — по свойствам водоносного слоя.
Перед началом работ в городской застройке обследуют здания в зоне влияния водопонижения, в ходе работ наблюдают за осадками. Наблюдение за осадками выполняет независимая организация по прямому договору с заказчиком. Компания «Осушение» применяет пьезометры — гидронаблюдательные скважины — для контроля уровня воды.
Планирование бурения и запуск скважин
Для типовой глубины 15–30 м ориентир нашей практики — одна скважина в смену на одну установку с бригадой. Монтаж системы при температуре ниже −25 °C не выполняем.
Подачу и напор погружного насоса подбирают под расчётный приток и условия отвода воды. Порядок подбора описан в материале о насосном оборудовании водопонизительных установок. Производительность эксплуатируемой водопонизительной скважины восстанавливаем прокачкой эрлифтом.
Пример применения семейства «Беркут»
На объекте ЖК «Садовническая, 69» в Москве «Беркут» применяли для бурения с обратной промывкой водой. При переслаивании песков, супесей и суглинков скважины оборудовали щелевыми фильтрами длиной 12 м и обсыпкой мытым песком фракции 0,5–2,0 мм.
После устройства скважин выполнили прокачку эрлифтом и установили погружные насосы ЭЦВ 6-6,5-60.
Источники характеристик
- Каталожное описание УБГ-С «Беркут», предоставленное изготовителем СБТ — устройство и способы бурения базового семейства.
- НПЦ «Современная буровая техника» — сведения об изготовителе.
