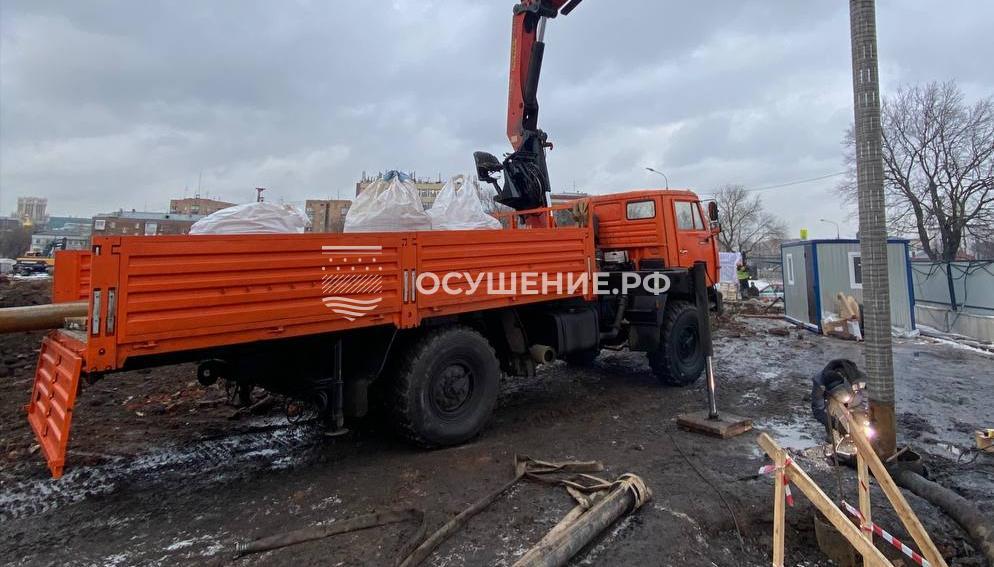

КамАЗ 4326 с крано-манипуляторной установкой — бортовой автомобиль российского семейства КАМАЗ с полным приводом. В работах по строительному водопонижению он выполняет транспортные и погрузочные задачи: доставляет комплект оборудования и подаёт его к месту сборки.
Технические характеристики базового КамАЗ 4326
Заводские данные ниже относятся к базовому автомобилю без КМУ из каталога АО «КАМАЗ-Инжиниринг».
| Параметр | Значение |
|---|---|
| Колёсная формула | 4×4 |
| Полная масса базового автомобиля | 12700 кг |
| Снаряжённая масса базового автомобиля | 7250 кг |
| Грузоподъёмность базового автомобиля без КМУ | 5000 кг |
| Модель двигателя | КАМАЗ-740.31-240 |
| Мощность двигателя | 176 кВт (240 л.с.) |
| Размер шин | 425/85 R21 |
Источник — каталог производителя АО «КАМАЗ-Инжиниринг». С манипулятором грузоподъёмность борта меньше на массу КМУ. Грузоподъёмность крюка и вылет стрелы определяются паспортом конкретной установки.
Устройство и принцип работы
Бортовая платформа предназначена для перевозки груза, установленная за кабиной КМУ — для подъёма и перемещения оборудования при разгрузке. Перед подъёмом требуется подготовленное место стоянки; при выборе позиции учитывают опирание машины и расстояние до точки укладки.
Полный привод относится к движению автомобиля. Возможность поставить машину у места монтажа зависит также от состояния подъезда и несущей способности основания. Работу манипулятора определяют другие условия: масса поднимаемого узла, положение стрелы и схема опор. Эти условия оценивают для каждой операции с грузом.
Для каких работ применяем
На объект водопонижения доставляют насосные агрегаты, иглофильтры, секции коллектора и трубопроводы для отвода откачанной воды. Подача оборудования к местам сборки связывает перевозку с монтажом: точки разгрузки выбирают с учётом расположения насосов и трасс трубопроводов.
- Для водопонижения иглофильтрами подготавливают насосную установку, всасывающий коллектор, фильтры и сбросную линию.
- При устройстве скважин требуются фильтровые колонны, водоподъёмные трубы, погружные насосы и соединительная арматура.
- При открытом водоотливе комплектуют насосы для зумпфов и трубопровод сброса.
Подъём и подача узлов не заменяют технологические операции. Иглофильтры обычно погружают подмывом с обсыпкой, а в трудноразмываемых грунтах устанавливают в пробурённые скважины. Для подготовки водопонизительных скважин используется отдельная техника, например буровая установка ЛБУ-50.
Как подготовить доставку и разгрузку
Для выбора транспортной схемы нужен перечень оборудования с массой и габаритами каждого узла. Место выгрузки насоса и место укладки труб могут различаться: насос подают к точке установки, секции трубопровода размещают вдоль будущей трассы так, чтобы сохранить доступ к местам соединения.
Допустимый груз на крюке проверяют для требуемого вылета, а загрузку платформы — по документам на готовый автомобиль. Увеличение расстояния от машины до места подачи меняет условия подъёма.
До отправки комплекта согласуют очередность разгрузки с монтажом. При сборке иглофильтровой системы подача коллектора и насосов должна соответствовать намеченным местам их установки. Подготовительные операции и этапы сборки приведены в статье о монтаже и демонтаже иглофильтровой установки.
