BBA Pumps PT-90 — поршневая самовсасывающая установка нидерландского производителя для водопонижения иглофильтрами. В компании «Осушение» применяем PT-90 с дизельным приводом и с электроприводом 11 кВт. Установка откачивает воду и воздух из всасывающего коллектора, к которому подключены иглофильтры.
Технические характеристики BBA Pumps PT-90
| Параметр | Дизельное исполнение B-Compact |
|---|---|
| Тип насоса | Поршневой двойного действия |
| Максимальная подача | 90 м³/ч |
| Максимальный напор | 20 м вод. ст. |
| Максимальная высота всасывания | 9,6 м |
| Двигатель | Дизельный Hatz 1D81Z |
| Мощность на маховике двигателя | 5 кВт при 1500 об/мин |
| Масса нетто | 1700 кг |
| Габариты кожуха, длина × ширина × высота | 2300 × 1050 × 1545 мм; наружные размеры зависят от присоединительных деталей |
| Материал корпуса насоса | Чугун |
Данные BBA Pumps для дизельного PT90 B-Compact; на электрическое исполнение 11 кВт из прайса компании они не распространяются.
Устройство и принцип работы
PT-90 — объёмный насос двойного действия. При движении поршня объём камеры с одной его стороны увеличивается: через впускной клапан в неё поступает вода. В камере с другой стороны объём уменьшается, и вода через выпускной клапан уходит в сбросную линию. При обратном ходе камеры меняются ролями.
Насос может перекачивать воздух вместе с водой: это необходимо при работе с иглофильтрами. Подача, напор и высота всасывания обозначают разные характеристики. Высота всасывания из таблицы не равна глубине понижения грунтовых вод: результат работы системы зависит также от грунта, расположения фильтров и потерь в трубопроводах.
Для каких работ применяем

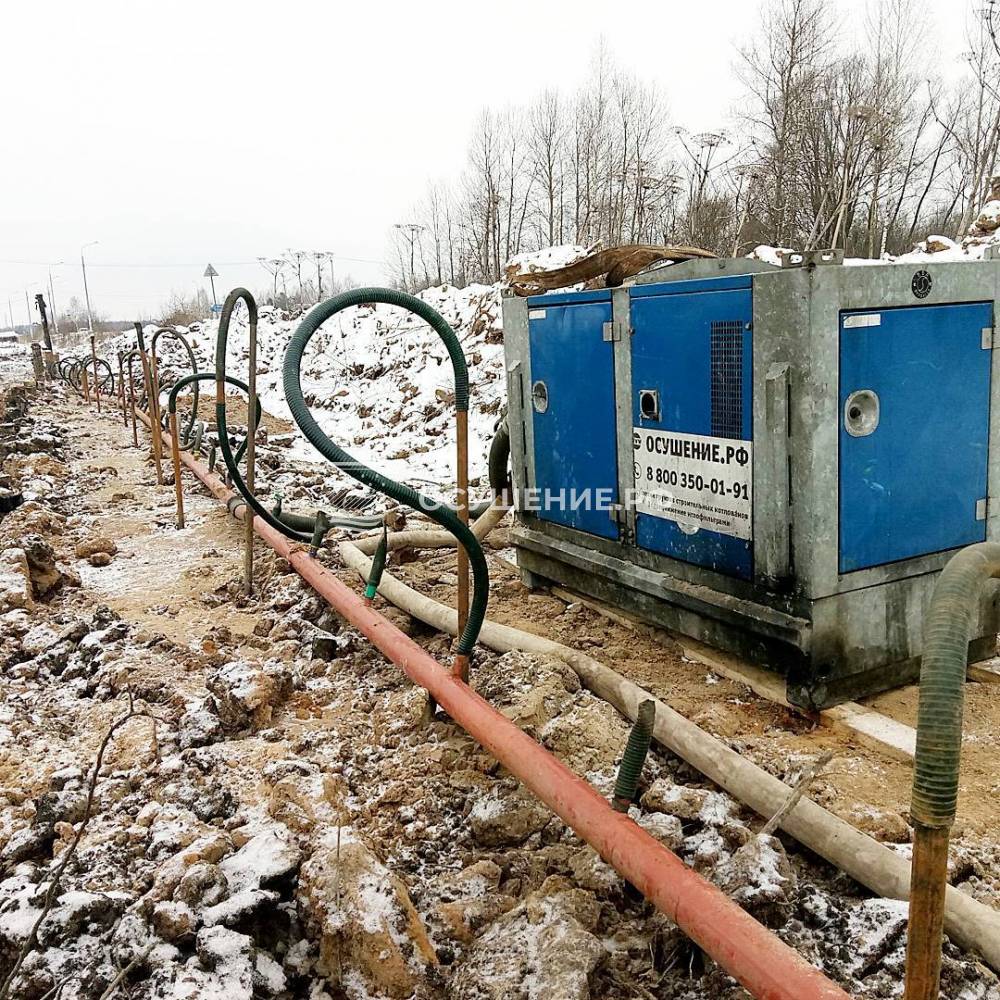

Подключаем установку к иглофильтровому контуру при осушении котлованов и траншей для коммуникаций. Дизельный привод позволяет вести откачку на участках без подключения к электросети. Выбор привода и количества установок связан с расчётным притоком и условиями энергоснабжения.
Вакуумное иглофильтровое водопонижение применяют при коэффициенте фильтрации грунта 0,2–2 м/сут и понижении одной ступенью на 5–7 м. При необходимости способ применяют при коэффициенте фильтрации до 5 м/сут, но с меньшей эффективностью. Песчаная обсыпка обязательна; для осушения глин и суглинков этот способ не предназначен.
PT-90 забирает воду через фильтры системы. Производитель ограничивает применение поршневых насосов PT для прямой откачки загрязнённой воды из открытых выемок: песок и абразивные частицы ускоряют износ. Для водопонижения скважинами с погружными насосами подбирают другую схему; типы агрегатов описаны в статье о насосном оборудовании водопонизительных установок.
Объекты, где работала BBA Pumps PT-90

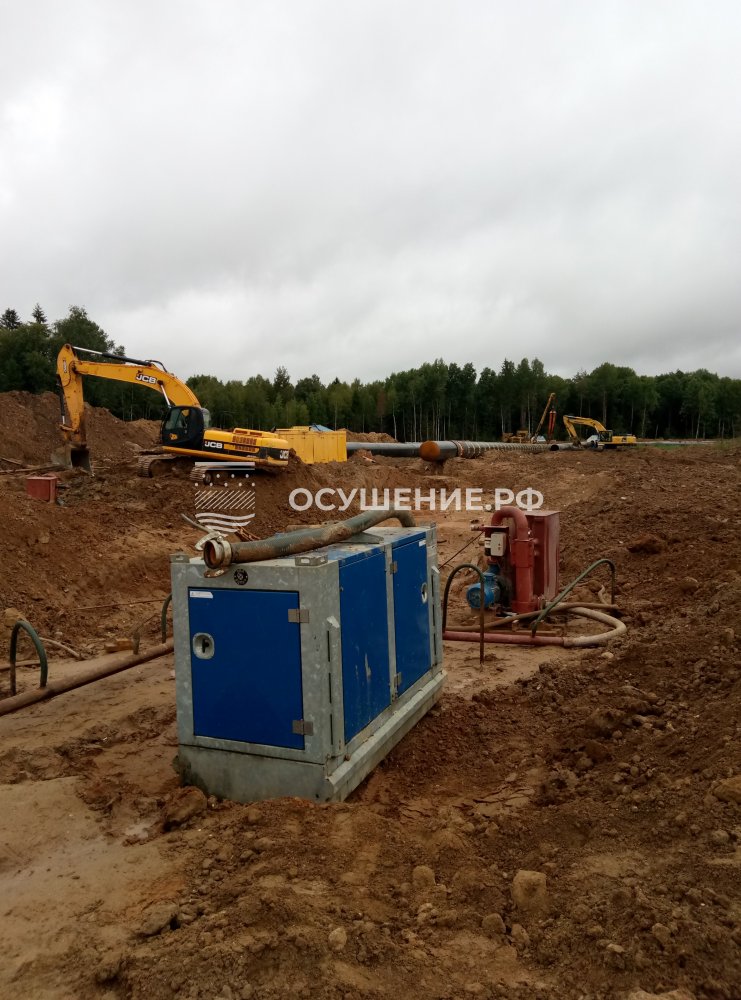

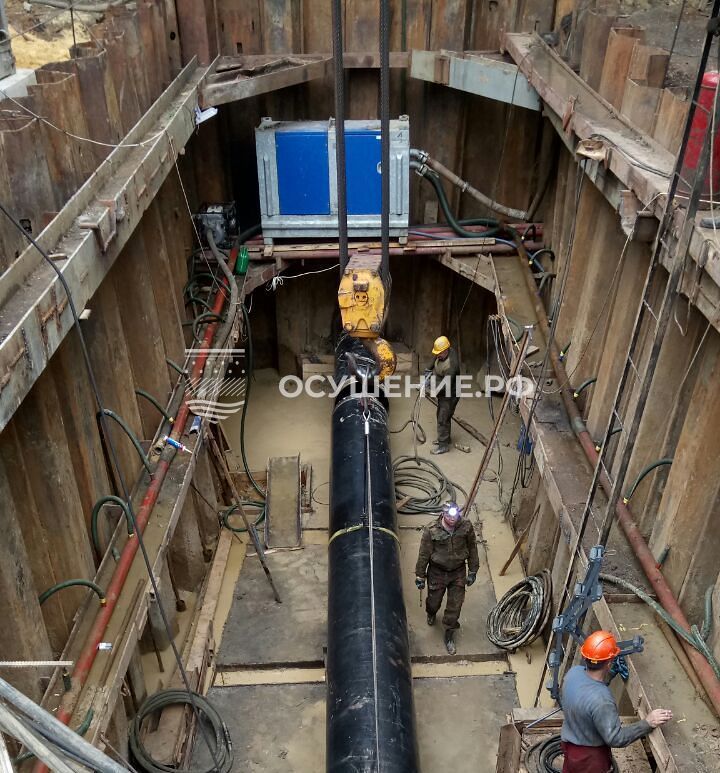

- При переустройстве газопровода «Ухта–Торжок» в Тверской области дизельную PT-90 подключили к иглофильтрам длиной 5,0–7,0 м. Работы выполняли на пересечениях с магистральными газопроводами.

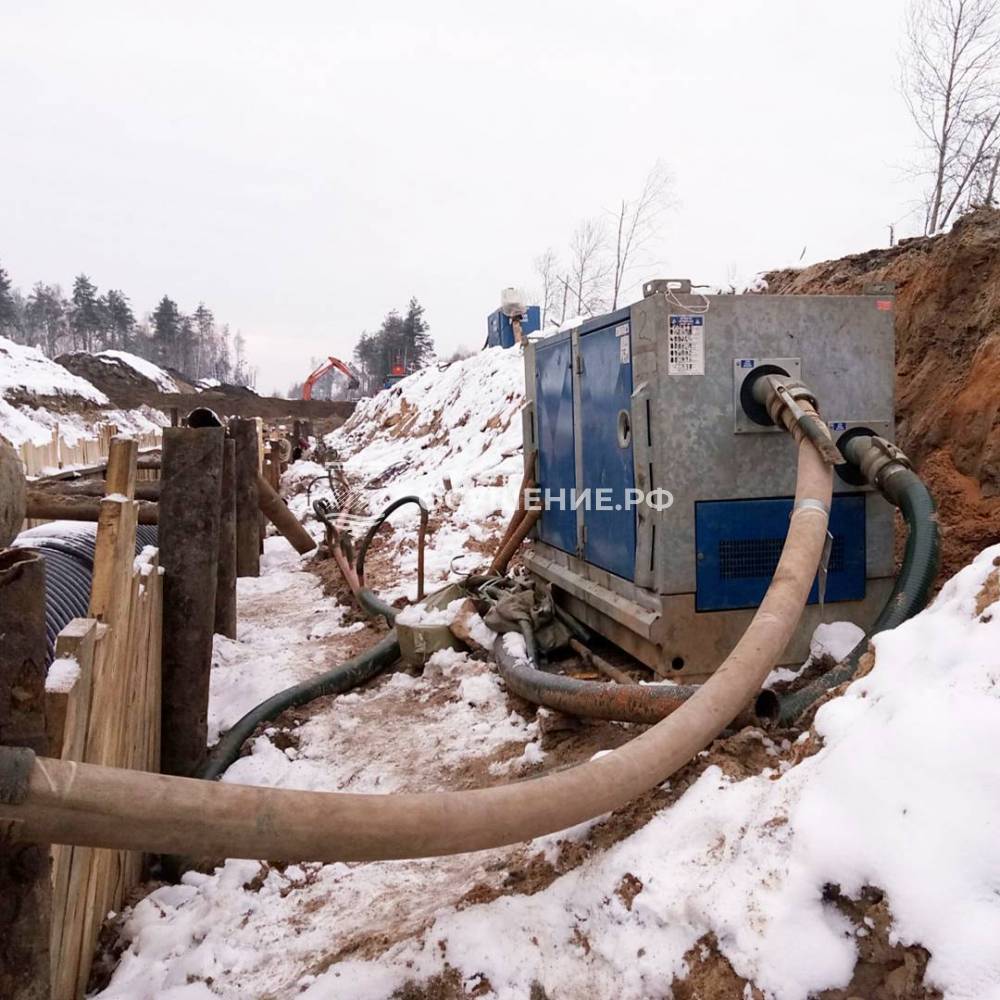

- На газопроводе-отводе к Новомосковской ГРС-1 использовали дизельную PT-90, всасывающие коллекторы и сбросную линию из пожарных рукавов.

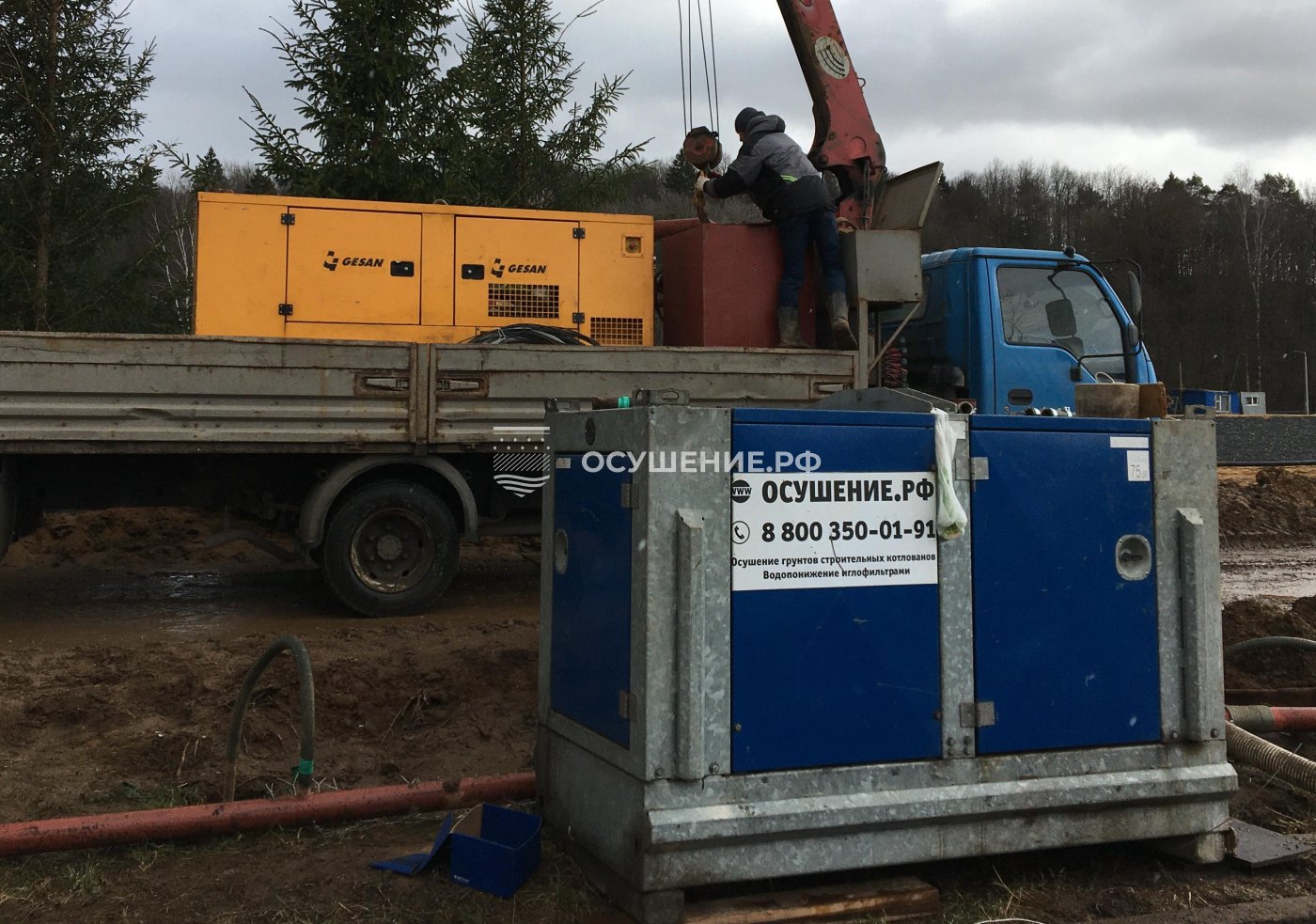

- При прокладке коммуникаций в Северодвинске автономный дизельный насос BBA Pumps PT-90 работал там, где отсутствовало подключение к электросети. На участках с электропитанием применяли УВВ-3А-6КМ.
Стоимость
В прайсе на водопонижение для PT-90 приведены отдельные позиции по приводам:
| Наименование установки | Монтаж вакуумных установок, за услугу | Эксплуатация вакуумных установок, за м-час |
|---|---|---|
| BBA pumps (Нидерланды) PT-90 с дизельным приводом | от 35 000 руб. | от 650 руб. |
| BBA pumps (Голландия) PT-90 с электроприводом 11 кВт | от 35 000 руб. | от 500 руб. |
Итоговую стоимость работ рассчитываем под объект с учётом состава системы и продолжительности откачки.
Источники характеристик
- Технический лист BBA Pumps для дизельного PT90 B-Compact — характеристики насоса, двигателя и кожуха; копия документа производителя у поставщика.
- BBA Pumps: насосы для иглофильтрового водопонижения — назначение и принцип работы поршневых установок.
- BBA Pumps: ответы о применении насосов PT — ограничения по загрязнённой воде и абразивному износу.
