«Борей-350ВУ» — насосная установка российского производителя «ВММоторсервис» для работы с иглофильтровыми системами и откачки загрязнённой воды. В её схеме центробежный насос перекачивает воду, а отдельный вакуумный насос удаляет воздух из всасывающей линии.
Технические характеристики «Борей-350ВУ»
| Параметр | Значение |
|---|---|
| Назначение | Работа с иглофильтровыми системами, откачка загрязнённой воды |
| Основной насос | Самовсасывающий центробежный |
| Создание разрежения | Отдельный вакуумный насос |
| Отделение воздуха от жидкости | В сепараторе |

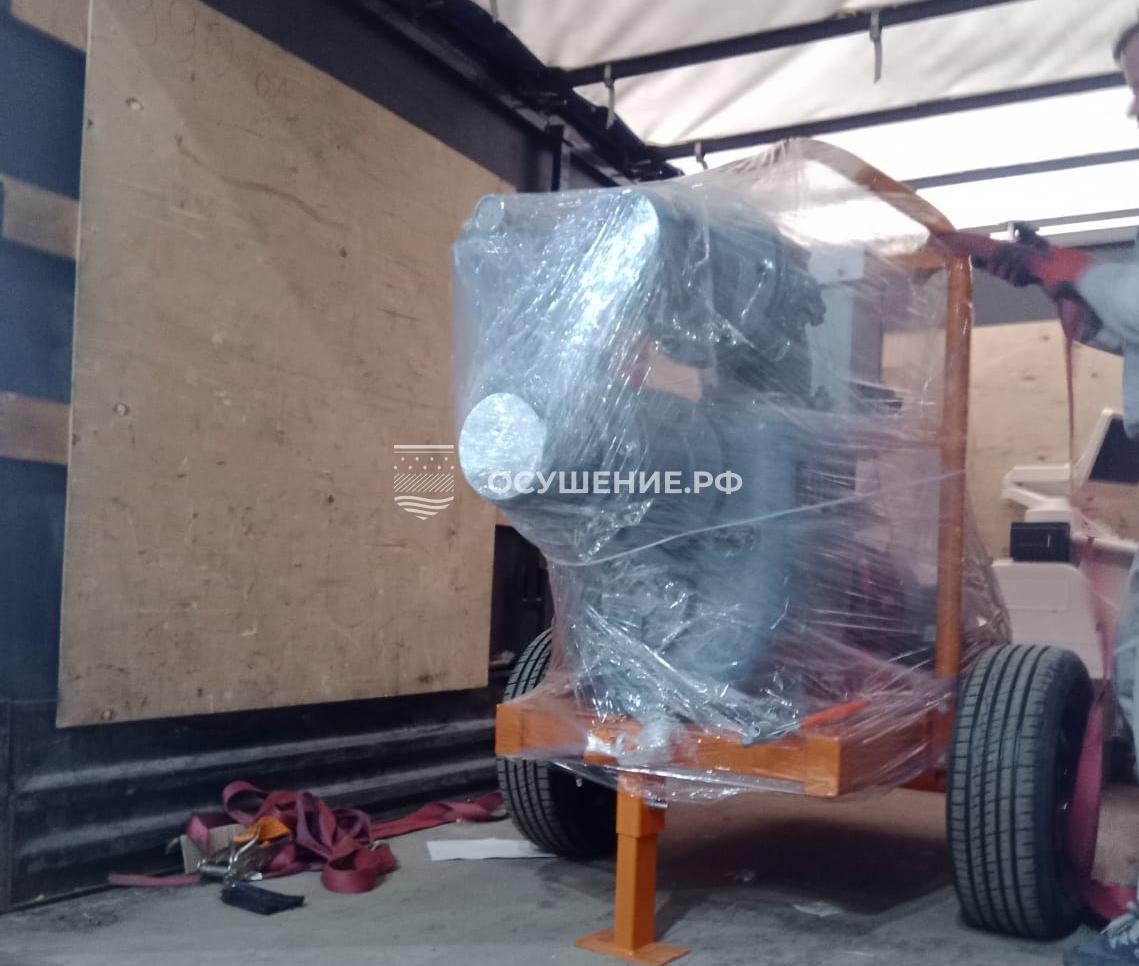

| Компоновка | На тележке с колёсами |
| Изготовитель марки | «ВММоторсервис», Россия |
Состав установки описан по каталогу «ВММоторсервис».
Подача основного насоса характеризует поток воды, а производительность вакуумного насоса — поток воздуха. Объёмный расход и величина разрежения — разные параметры. Для подбора оборудования нужна подача при требуемых условиях работы.
Устройство и принцип работы
Всасывающая линия подводится к самовсасывающему центробежному насосу. Вакуумный узел удаляет из неё воздух при запуске, помогая воде поступить к насосу. Сепаратор отделяет воздух от жидкости; затем воздух откачивается вакуумным насосом.
Такая схема позволяет работать с водовоздушной смесью в составе системы водопонижения иглофильтрами. При откачке воздух поступает в систему вместе с водой, поэтому возможности вакуумного узла рассматривают отдельно от подачи центробежного насоса.
Для каких задач подходит установка
Назначение модели включает откачку через иглофильтры при осушении зоны траншей и строительных выемок. Система состоит из иглофильтров с обсыпкой, всасывающего коллектора, насосного агрегата и сбросной линии. Условия применения вакуумного способа разобраны в статье об установках вакуумного водопонижения.
Для вакуумных иглофильтров приняты коэффициент фильтрации грунта 0,2–2 м/сут и понижение уровня на 5–7 м одной ступенью. При необходимости способ применяют до 5 м/сут с меньшей эффективностью. Песчаная обсыпка обязательна.
Вакуумные иглофильтры не предназначены для осушения глин и суглинков. Если глинистый слой подстилается песком, фильтры заглубляют в песок с обсыпкой по всей высоте. Длину и расположение фильтров выбирают по геологическому разрезу и требуемому понижению, а не по обозначению насосной установки.
При проектировании водопонижения сопоставляют приток, подачу и напор, схему коллектора и условия отвода воды. Откачку ведут непрерывно, с резервом оборудования; изменение уровня контролируют по пьезометрам.
Чем отличается от УВВ-3А-6КМ
В УВВ-3А-6КМ разрежение создаёт водоструйная эжекторная кассета с циркуляционным баком. В исполнении ООО «ПСК ГАРМОНИЯ» она оснащена трёхфазным электродвигателем. У «Борея» воздух удаляет отдельный вакуумный насос.
Окончательный подбор требует сопоставления характеристик при расчётном притоке и напоре, а также условий энергоснабжения. Различие схем создания вакуума само по себе не показывает, какая установка обеспечит проектное понижение.
Источники характеристик
- Каталог «ВММоторсервис»: дизельная мотопомпа «Борей-350ВУ» — назначение и схема насосных узлов.
- История компании «ВММоторсервис» — сведения об изготовителе.
- Паспорт УВВ 3А-6КМ, ООО «ПСК ГАРМОНИЯ», 2024 — схема установки для сравнения.
